Las herramientas de taller, sus usos y medidas preventivas

0 Flares 0 Flares ×

Martillos y mazos

El martillo es una herramienta de mano, diseñada para golpear; básicamente consta de una cabeza pesada y de un mango que sirve para dirigir el movimiento de aquella.

La parte superior de la cabeza se llama boca y puede tener formas diferentes. La parte inferior se llama cara y sirve para efectuar el golpe.

Las cabezas de los martillos, de acuerdo con su uso, se fabrican en diferentes formas, dimensiones, pesos y materiales.



Partes del martillo





Deficiencias típicas

Mango poco resistente, agrietado o rugoso.

Cabeza unida deficientemente al mango mediante cuñas introducidas paralelamente al eje de la cabeza de forma que sólo se ejerza presión sobre dos lados de la cabeza.

Uso del martillo inadecuado.

Exposición de la mano libre al golpe del martillo.



cuñas del martillo









Prevención

Herramienta

Cabezas sin rebabas.

Mangos de madera (nogal o fresno) de longitud proporcional al peso de la cabeza y sin astillas.

Fijado con cuñas introducidas oblicuamente respecto al eje de la cabeza del martillo de forma que la presión se distribuya uniformemente en todas las direcciones radiales.

Desechar mangos reforzados con cuerdas o alambre.







Utilización

Antes de utilizar un martillo asegurarse que el mango está perfectamente unido a la cabeza. Un sistema es la utilización de cuñas anulares.

cuña anular





Seleccionar un martillo de tamaño y dureza adecuados para cada una de las superficies a golpear.

Observar que la pieza a golpear se apoya sobre una base sólida no endurecida para evitar rebotes.

Sujetar el mango por el extremo.

sujetar el martillo (mal)

Golpear el martillo





Se debe procurar golpear sobre la superficie de impacto con toda la cara del martillo.

En el caso de tener que golpear clavos, éstos se deben sujetar por la cabeza y no por el extremo.

sujetar clavos

  • No golpear con un lado de la cabeza del martillo sobre un escoplo u otra herramienta auxiliar.
  • No utilizar un martillo con el mango deteriorado o reforzado con cuerdas o alambres.
  • No utilizar martillos con la cabeza floja o cuña suelta
  • No utilizar un martillo para golpear otro  o para dar vueltas a otras herramientas o como palanca.

utilización del martillo





Protecciones personales

  • Utilizar gafas de seguridad homologadas.

TIJERAS

Son herramientas manuales que sirven para cortar principalmente hojas de metal aunque se utilizan también para cortar otras materiales más blandos.





Deficiencias típicas

  • Mango de dimensiones inadecuadas.
  • Hoja mellada o poco afilada.
  • Tornillos de unión aflojados.
  • Utilizar para cortar alambres o hojas de metal tijeras no aptas para ello.
  • Cortar formas curvas con tijera de corte recto.
  • Uso sin guantes de protección.







Prevención

Herramienta

  • Las tijeras de cortar chapa tendrán unos topes de protección de los dedos.
  • Engrasar el tornillo de giro periódicamente.
  • Mantener la tuerca bien atrapada.







Utilización

  • Utilizar sólo la fuerza manual para cortar absteniéndose de utilizar los pies para obtener fuerza suplementaria.
  • Realizar los cortes en dirección contraria al cuerpo.
  • Utilizar tijeras sólo para cortar metales blandos.
  • Las tijeras deben ser lo suficientemente resistentes como para que el operario sólo necesite una mano y pueda emplear la otra para separar los bordes del material cortado. El material debe estar bien sujeto antes de efectuar el último corte, para evitar que los bordes cortados no presionen contra las manos.
  • Cuando se corten piezas de chapa largas se debe cortar por el lado izquierdo de la hoja y empujarse hacia abajo los extremos de las aristas vivas próximos a la mano que sujeta las tijeras.
  • No utilizar tijeras con las hojas melladas.
  • No utilizar las tijeras como martillo o destornillador.
  • Si se es diestro se debe cortar de forma que la parte cortada desechable quede a la derecha de las tijeras y a la inversa si se es zurdo.
  • Si las tijeras disponen de sistema de bloqueo, accionarlo cuando no se utilicen.
  • Utilizar vainas de material duro para el transporte.





Protecciones personales

  • Utilizar guantes de cuero o lona gruesa homologados.
  • Utilizar gafas de seguridad homologadas.









ALICATES Y PINZAS

Los alicates y pinzas son herramientas manuales diseñadas para sujetar, doblar o cortar.

Las partes principales que los componen son las quijadas, cortadores de alambre, tornillo de sujeción y el mango con aislamiento. Se fabrican de distintas formas, pesos y tamaños.

Partes del alicate





Los tipos de alicates más utilizados son:

  • Punta redonda.
  • De tenaza.
  • De corte.
  • De mecánico.
  • De punta semiplana o fina (plana).
  • De electricista.

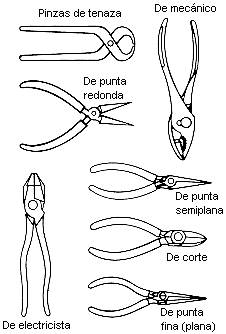

Tipos de Alicates





Deficiencias típicas

  • Quijadas melladas o desgastadas.
  • Pinzas desgastadas.
  • Utilización para apretar o aflojar tuercas o tornillos.
  • Utilización para cortar materiales más duros del que compone las quijadas.
  • Golpear con los laterales.
  • Utilizar como martillo la parte plana.







Prevención

Herramienta

  • Los alicates de corte lateral deben llevar una defensa sobre el filo de corte para evitar las lesiones producidas por el desprendimiento de los extremos cortos de alambre.
  • Quijadas sin desgastes o melladas y mangos en buen estado.
  • Tornillo o pasador en buen estado.
  • Herramienta sin grasas o aceites.







Utilización

  • Los alicates no deben utilizarse en lugar de las llaves, ya que sus mordazas son flexibles y frecuentemente resbalan. Además tienden a redondear los ángulos de las cabezas de los pernos y tuercas, dejando marcas de las mordazas sobre las superficies.
  • No utilizar para cortar materiales más duros que las quijadas.
  • Utilizar exclusivamente para sujetar, doblar o cortar.
  • No colocar los dedos entre los mangos.
  • No golpear piezas u objetos con los alicates.
  • Mantenimiento.
  • Engrasar periódicamente el pasador de la articulación.

utilización del alicate





CINCELES

Los cinceles son herramientas de mano diseñadas para cortar, ranurar o desbastar material en frío, mediante la transmisión de un impacto. Son de acero en forma de barras, de sección rectangular, hexagonal, cuadrada o redonda, con filo en un extremo y biselado en el extremo opuesto.

Las partes principales son la arista de corte, cuña, cuerpo, cabeza y extremo de golpeo.

Paertes del cincel





Los distintos tipos de cinceles se clasifican en función del ángulo de filo y éste cambia según el material que se desea trabajar, tomando como norma general los siguientes:



Materiales muy blandos 30º
Cobre y bronce 40º
Latón 50º
Acero
60°
Hierro fundido70º

El ángulo de cuña debe ser de 8º a 10º para cinceles de corte o desbaste y para el cincel ranurador el ángulo será de 35º, pues es el adecuado para hacer ranuras, cortes profundos o chaveteados.







Deficiencias típicas

  • Utilizar cincel con cabeza achatada, poco afilada o cóncava.
  • Arista cóncava.
  • Uso como palanca.



estados de los cinceles





Prevención

Herramienta

  • Las esquinas de los filos de corte deben ser redondeadas si se usan para cortar.
  • Deben estar limpios de rebabas.
  • Los cinceles deben ser lo suficientemente gruesos para que no se curven ni alabeen al ser golpeados. Se deben desechar los cinceles mas o menos fungiformes utilizando sólo el que presente una curvatura de 3 cm de radio.
  • Para uso normal, la colocación de una protección anular de esponja de goma, puede ser una solución útil para evitar golpes en manos con el martillo de golpear.

protección anular de cinceles





Utilización

  • Siempre que sea posible utilizar herramientas soporte.
  • Cuando se pique metal debe colocarse una pantalla o blindaje que evite que las partículas desprendidas puedan alcanzar a los operarios que realizan el trabajo o estén en sus proximidades.
  • Para cinceles grandes, éstos deben ser sujetados con tenazas o un sujetador por un operario y ser golpeadas por otro.
  • Los ángulos de corte correctos son: un ángulo de 60º para el afilado y rectificado, siendo el ángulo de corte más adecuado en las utilizaciones más habituales el de 70º.
  • Para metales más blandos utilizar ángulos de corte más agudos.
  • Sujeción con la palma de la mano hacia arriba cogiéndolo con el pulgar y los dedos índice y corazón.
  • El martillo utilizado para golpearlo debe ser suficientemente pesado.
  • El cincel debe ser sujetado con la palma de la mano hacia arriba, sosteniendo el cincel con los dedos pulgar, índice y corazón.







Protecciones personales

  • Utilizar gafas y guantes de seguridad homologados.





DESTORNILLADORES

Los destornilladores son herramientas de mano diseñados para apretar o aflojar los tornillos ranurados de fijación sobre materiales de madera, metálicos, plásticos etc.

Las partes principales de un destornillador son el mango, la cuña o vástago y la hoja o boca (Fig. 11). El mango para sujetar se fabrica de distintos materiales de tipo blando como son la madera, las resinas plásticas etc que facilitan su manejo y evitan que resbalen al efectuar el movimiento rotativo de apriete o desapriete, además de servir para lograr un aislamiento de la corriente eléctrica.

Partes del destornillador

Los principales tipos de destornilladores son

  • Tipo plano de distintas dimensiones.
  • Tipo estrella o de cruz.
  • Tipo acodado.
  • Tipo de horquilla.

tipos de destornilladores

Deficiencias típicas

  • Mango deteriorado, astillado o roto.
  • Uso como escoplo, palanca o punzón.
  • Punta o caña doblada.
  • Punta roma o malformada.
  • Trabajar manteniendo el destornillador en una mano y la pieza en otra.
  • Uso de destornillador de tamaño inadecuado.

sujección incorrecta

Prevención

Herramienta

  • Mango en buen estado y amoldado a la mano con o superficies laterales prismáticas o con surcos o nervaduras para transmitir el esfuerzo de torsión de la muñeca.
  • El destornillador ha de ser del tamaño adecuado al del tornillo a manipular.
  • Porción final de la hoja con flancos paralelos sin acuñamientos.
  • Desechar destornilladores con el mango roto, hoja doblada o la punta rota o retorcida pues ello puede hacer que se salga de la ranura originando lesiones en manos.

Utilización

  • Espesor, anchura y forma ajustado a la cabeza del tornillo.
  • Utilizar sólo para apretar o aflojar tornillos.
  • No utilizar en lugar de punzones, cuñas, palancas o similares.
  • Siempre que sea posible utilizar destornilladores de estrella.
  • La punta del destornillador debe tener los lados paralelos y afilados.
  • No debe sujetarse con las manos la pieza a trabajar sobre todo si es pequeña. En su lugar debe utilizarse un banco o superficie plana o sujetarla con un tornillo de banco.
  • Emplear siempre que sea posible sistemas mecánicos de atornillado o desatornillado.

utilización de los destornilladores





LIMAS



Las limas son herramientas manuales diseñadas para conformar objetos sólidos desbastándolos en frío.

Las partes principales de una lima son los cantos, cola, virola y mango.

El mango es la parte que sirve para sujetar la herramienta y cubre la cola de la lima. En el mango existe un anillo metálico llamado virola, que evita que el mango se dé y se salga. La parte útil de trabajo se denomina longitud de corte y tiene cantos de desbaste, pudiendo contar con cantos lisos.

Partes de una lima

Por su forma se clasifican en:

  • Cuadrangulares.
  • Planas.
  • Mediacaña.
  • Triangulares.
  • Redondas.



El número de dientes varia de 60 a 6500 dientes/cm2.











Deficiencias típicas

  • Sin mango.
  • Uso como palanca o punzón.
  • Golpearlas como martillo.


Prevención

Herramienta

  • Mantener el mango y la espiga en buen estado.
  • Mango afianzado firmemente a la cola de la lima.
  • Funcionamiento correcto de la virola.
  • Limpiar con cepillo de alambre y mantener sin grasa.











Utilización

  • Selección de la lima según la clase de material, grado de acabado (fino o basto).
  • No utilizar limas sin su mango liso o con grietas.
  • No utilizar la lima para golpear o como palanca o cincel.

usos de la lima

Utilización

La forma correcta de sujetar una lima es coger firmemente el mango con una mano y utilizar los dedos pulgar e índice de la otra para guiar la punta. La lima se empuja con la palma de la mano haciéndola resbalar sobre la superficie de la pieza y con la otra mano se presiona hacia abajo para limar. Evitar presionar en el momento del retorno.

Evitar rozar una lima contra otra.

No limpiar la lima golpeándola contra cualquier superficie dura como puede ser un tornillo de banco.









SIERRAS

Las sierras son herramientas manuales diseñadas para cortar superficies de diversos materiales.

Se componen de un bastidor o soporte en forma de arco, fijo o ajustable; una hoja, un mango recto o tipo pistola y una tuerca de mariposa para fijarla.

La hoja de la sierra es una cinta de acero de alta calidad, templado y revenido; tiene un orificio en cada extremo para sujetarla en el pasador del bastidor; además uno de sus bordes está dentado.

tipos de sierras

Deficiencias típicas

  • Triscado impropio.
  • Mango poco resistente o astillado.
  • Uso de la sierra de tronzar para cortar al hilo.
  • Inadecuada para el material.
  • Inicio del corte con golpe hacia arriba.

Prevención

Herramienta

  • Las sierras deben tener afilados los dientes con la misma inclinación para evitar flexiones alternativas y estar bien ajustados.
  • Mangos bien fijados y en perfecto estado.
  • Hoja tensada.

Utilización

  • Antes de serrar fijar firmemente la pieza a serrar.
  • Utilizar una sierra para cada trabajo con la hoja tensada (no excesivamente)
  • Utilizar sierras de acero al tungsteno endurecido o semiflexible para metales blandos o semiduros con el siguiente número de dientes:
    • Hierro fundido, acero blando y latón: 14 dientes cada 25 cm.
    • Acero estructural y para herramientas: 18 dientes cada 25 cm.
    • Tubos de bronce o hierro, conductores metálicos: 24 dientes cada 25 cm.
    • Chapas, flejes, tubos de pared delgada, láminas: 32 dientes cada 25 cm.
  • Utilizar hojas de aleación endurecido del tipo alta velocidad para materiales duros y especiales con el siguiente número de dientes:
    • Aceros duros y templados: 14 dientes cada 25 cm.
    • Aceros especiales y aleados: 24 dientes cada 25 cm.
    • Aceros rápidos e inoxidables: 32 dientes cada 25 cm.
  • Instalar la hoja en la sierra teniendo en cuenta que los dientes deben estar alineados hacia la parte opuesta del mango.
  • Utilizar la sierra cogiendo el mango con la mano derecha quedando el dedo pulgar en la parte superior del mismo y la mano izquierda el extremo opuesto del arco. El corte se realiza dando a ambas manos un movimiento de vaivén y aplicando presión contra la pieza cuando la sierra es desplazada hacia el frente dejando de presionar cuando se retrocede.
  • Cuando el material a cortar sea muy duro, antes de iniciar se recomienda hacer una ranura con una lima para guiar el corte y evitar así movimientos indeseables al iniciar el corte.
  • Serrar tubos o barras girando la pieza.

usos de la sierra





Equipos eléctricos de soldar

Están formadas por el circuito de alimentación y el equipo propiamente dicho. Sirven para reducir la tensión de red (220 o 380 V) a la tensión de cebado (entre 40 y 100 V) y de soldeo (< 35 V) permitiendo regular la intensidad de la corriente de soldadura, asegurando el paso de la tensión de cebado a la de soldeo de forma rápida y automática. El circuito de alimentación está compuesto por un cable y clavija de conexión a la red y funcionando a la tensión de 220/380 V según los casos e intensidad variable.

Equipo de soldadura

En función del tipo de corriente del circuito de soldeo el equipo consta de partes diferentes. En equipos de corriente alterna, transformador y convertidor de frecuencia; en equipos de corriente continua, rectificador (de lámparas o seco) y convertidor (conmutatrices o grupos eléctricos).

Los equipos eléctricos de soldar más importantes son los convertidores de corriente alterna-continua y corriente continua-continua, los transformadores de corriente alterna-corriente alterna, los rectificadores y los transformadores convertidores de frecuencia. Además de tales elementos existen los cables de pinza y masa, el portaelectrodos y la pinza-masa, a una tensión de 40 a 100 V, que constituyen el circuito de soldeo.





Riesgos de accidente

Los principales riesgos de accidente son los derivados del empleo de la corriente eléctrica, las quemaduras y el incendio y explosión.

El contacto eléctrico directo puede producirse en el circuito de alimentación por deficiencias de aislamiento en los cables flexibles o las conexiones a la red o a la máquina y en el circuito de soldadura cuando está en vacío (tensión superior a 50 V).

El contacto eléctrico indirecto puede producirse con la carcasa de la máquina por algún defecto de tensión.

Las proyecciones en ojos y las quemaduras pueden tener lugar por proyecciones de partículas debidas al propio arco eléctrico y las piezas que se están soldando o al realizar operaciones de descascarillado

La explosión e incendio puede originarse por trabajar en ambientes inflamables o en el interior de recipientes que hayan contenido líquidos inflamables o bien al soldar recipientes que hayan contenido productos inflamables.





Riesgos higiénicos

Básicamente son tres: la exposiciones a radiaciones ultravioleta y luminosas, la exposición a humos y gases y la intoxicación por fosgeno.

Las exposiciones a radiaciones ultravioleta y luminosas son producidas por el arco eléctrico.

La inhalación de humos y gases tóxicos producidos por el arco eléctrico es muy variable en función del tipo de revestimiento del electrodo o gas protector y de los materiales base y de aporte y puede consistir en exposición a humos (óxidos de hierro, cromo, manganeso, cobre, etc.) y gases (óxidos de carbono, de nitrógeno, etc).

Finalmente, puede ocurrir intoxicación por fosgeno cuando se efectúan trabajos de soldadura en las proximidades de cubas de desengrase con productos clorados o sobre.

sistema de extracción

mampara de separación



sistema de extracción por campana movil



sistema de extracción por recinto acotado

VN:F [1.9.22_1171]
Clasificación: 1.0/5 (1 voto)
VN:F [1.9.22_1171]
Clasificación: +1 (de 1 voto)
Las herramientas de taller, sus usos y medidas preventivas, 1.0 out of 5 based on 1 rating

Citar este texto en formato APA: _______. (2011). WEBSCOLAR. Las herramientas de taller, sus usos y medidas preventivas. https://www.webscolar.com/las-herramientas-de-taller-sus-usos-y-medidas-preventivas. Fecha de consulta: 26 de febrero de 2020.

Descargar PDF Descargar



Comentarios

Escribir Comentario









© 2010 - 2020 Webscolar




0 Flares Twitter 0 Facebook 0 Google+ 0 Pin It Share 0 Email -- 0 Flares ×
